På uppdrag av en bostadsrättsförening i Hässelby Strand, Hässelby, har vi projekterat och installerat elbilsladdning på föreningens utomhusparkering. Uppdraget omfattade åtta laddpunkter för 3-fas 16 A med individuell mätning, dynamisk lastbalansering och anpassningar i befintligt elsystem. Arbetet planerades i dialog med styrelsen så att parkeringen kunde vara i drift under hela byggtiden, med tydlig avspärrning och omläggning av några platser etappvis.

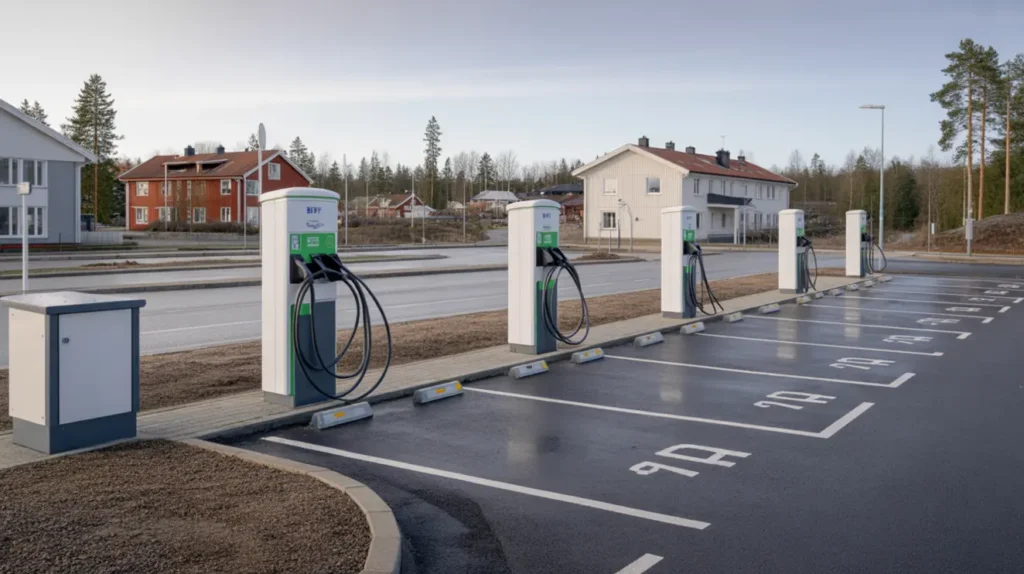

Vi inledde med kapacitetsberäkning av fastighetens servis och huvudcentral samt mätning av samtidighet i anläggningen. En energimätare med strömtransformatorer monterades på inkommande matning, vilket möjliggör lastbalansering mot huvudsäkringarna utan uppsäkring. Från undercentralen drogs en ny matarkabel EKKJ 5G10 mm² till ett nytt fördelningsskåp på gårdssidan. Därifrån lades separata grupper till varje laddpunkt, huvudsakligen EXQJ 5G2,5 mm² för kortare sträckor och 5G4 mm² där avståndet krävde lägre spänningsfall. Kablarna drogs i mark i sandbädd med markeringsband, i 50 mm kabelskyddsrör genom utsatta passager. Laddboxar med fast Typ 2-kabel monterades på varmförzinkade stolpar förankrade i gjutna fundament, placerade bakom stoppklossar för att skydda mot snöröjning och påkörning.
I fördelningsskåpet installerades trepoliga dvärgbrytare C-karaktäristik 16 A per laddpunkt samt jordfelsbrytare typ A. Varje laddpunkt har 6 mA DC-felströmsövervakning enligt gällande regler. Överspänningsskydd typ 2 monterades i undercentralen eftersom anläggningen delvis ligger utomhus. Samtliga laddpunkter försågs med MID-godkända energimätare för rättvis debitering. Vi utförde fullständig egenkontroll med isolationsprovning, loopimpedansmätning och verifiering av utlösningstider för jordfelsbrytare. Funktionstest genomfördes med laddsimulator och provkörning under last, följt av termografering av fördelning och anslutningar efter 30 minuters drift. Platserna målades och skyltades enligt gällande P-skyltning, grupper märktes upp i central, och relationshandlingar med uppdaterat enlinjeschema överlämnades till föreningen tillsammans med driftinstruktioner.
Om du planerar laddplatser för din BRF i Hässelby Strand eller närliggande områden, hör av dig så visar vi hur du kan få en säker och väl dimensionerad installation utan att störa vardagen.
